Для разработки каталога продукции компании «Аргес» мы изучили технические характеристики всей линейки продукции: от высокопроизводительных вентиляционных установок до простых дроссель-клапанов.

Провели серию глубинных интервью с инженерами и руководителем компании, несколько раз посещали производство для наглядного изучения процесса сборки установок, а также посещали строящиеся объекты и наблюдали за монтажом установок в рабочих условиях.

По результатам предыдущего этапа у нас сформировался полный перечень продукции с подробным описанием каждого вида, вариантами исполнения и характеристиками в зависимости от требований по мощности. То есть установка имеет назначение (определяющий её вид), например:

• тип установки: приточно-вытяжная;
• исполнение: многоблочная в медицинском исполнении;
• конструктивное исполнение: бескаркасная.

При этом габариты установки зависят от её мощности. Все эти параметры необходимо не просто осмыслить, а положить в основу структуры будущего каталога продукции.

Для того чтобы проверить себя и быть уверенными в том, что структура будущего каталога удобна и понятна специалистам рынка, мы провели небольшое UX-интервью с представителями сторонних проектных организаций.

Интерактивные технологии позволяют наглядно ознакомиться со сложным оборудованием, установкой или механизмом, что особенно релевантно для этого проекта.

Высокопроизводительная блочная вентиляционная установка — это буквально железный короб, в котором установлено различное оборудование. Никакими фотографиями оснащение установки не передать, тем более таким образом, чтобы фотографии адекватно смотрелись в дизайне. Что сборочная линия на заводе, что вентиляционная камера — места, не предназначенные для проведения профессиональных фотосессий. Выбор 3D полностью оправдал себя.

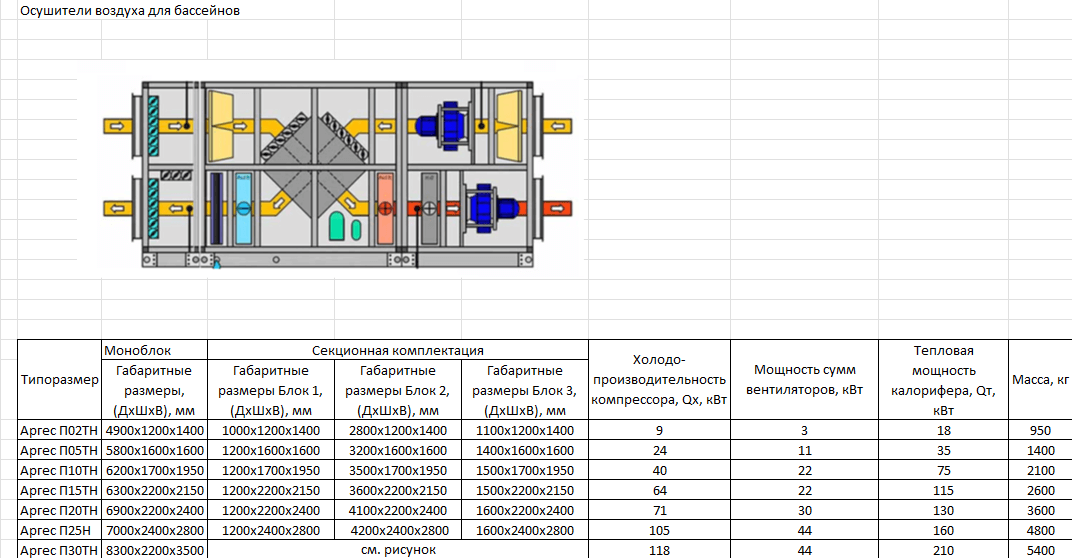

Для наглядной демонстрации функциональных секций каждого вида установки и их возможных компоновок были отрисованы 47 схем — все виды оборудования, производимые компанией «Аргес».

Для каждой установки отрисованы собственные условные обозначения, естественно согласующиеся с общепринятыми.

Для отрисовки 3D-моделей необходимо:

1.1. Каркасно-панельная

2.1. Моноблочные

2.2. Секционные

2. Компоновки

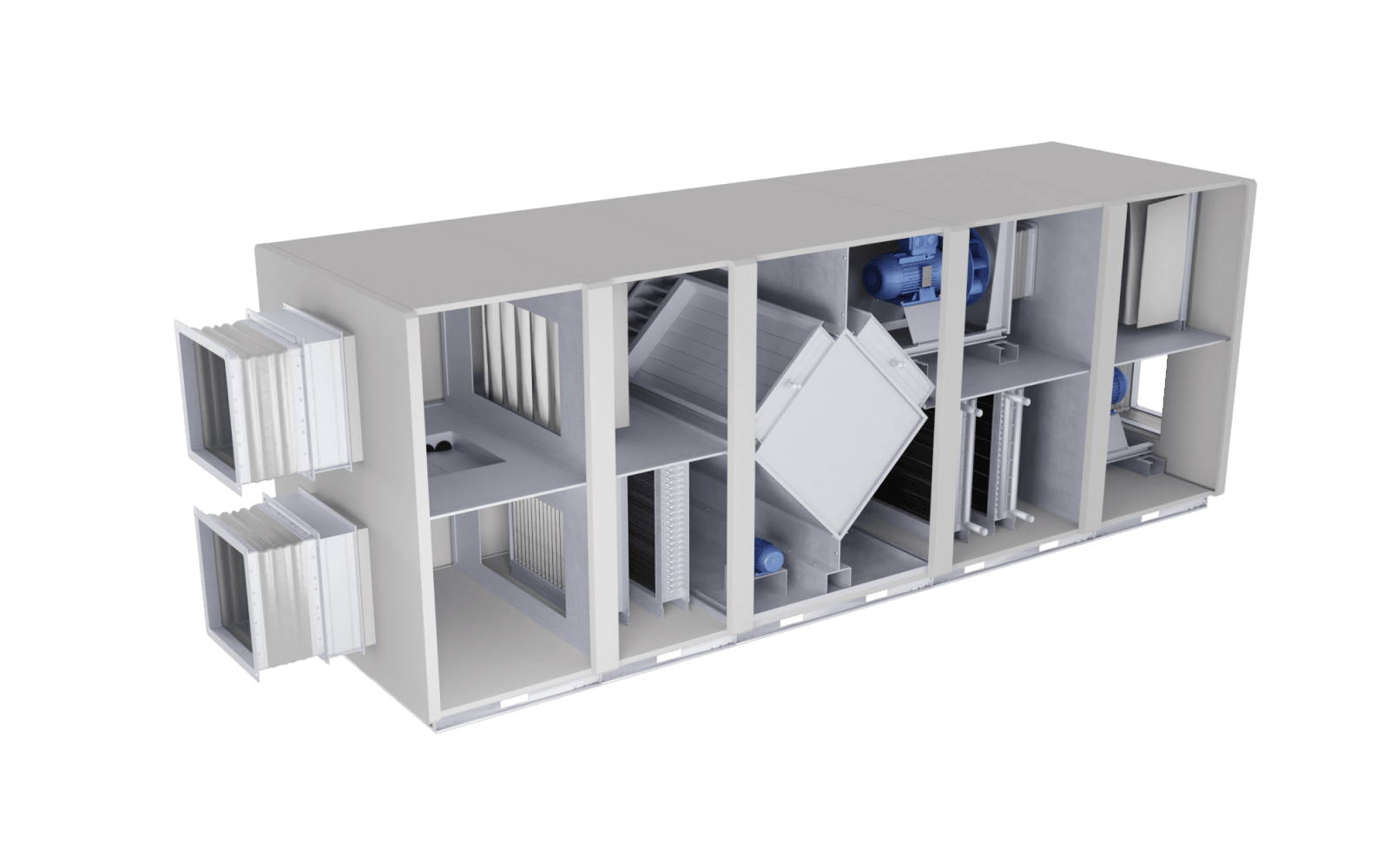

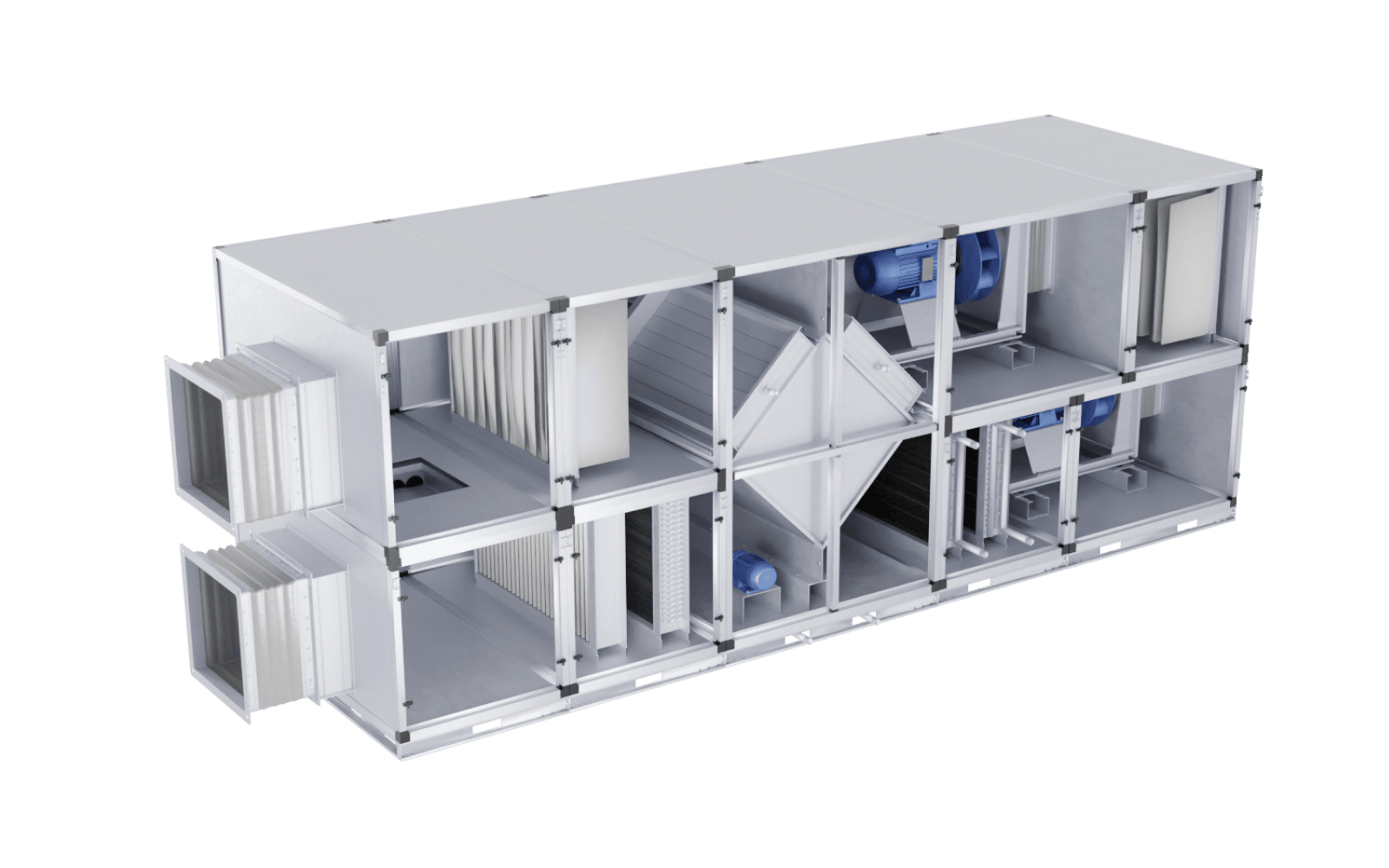

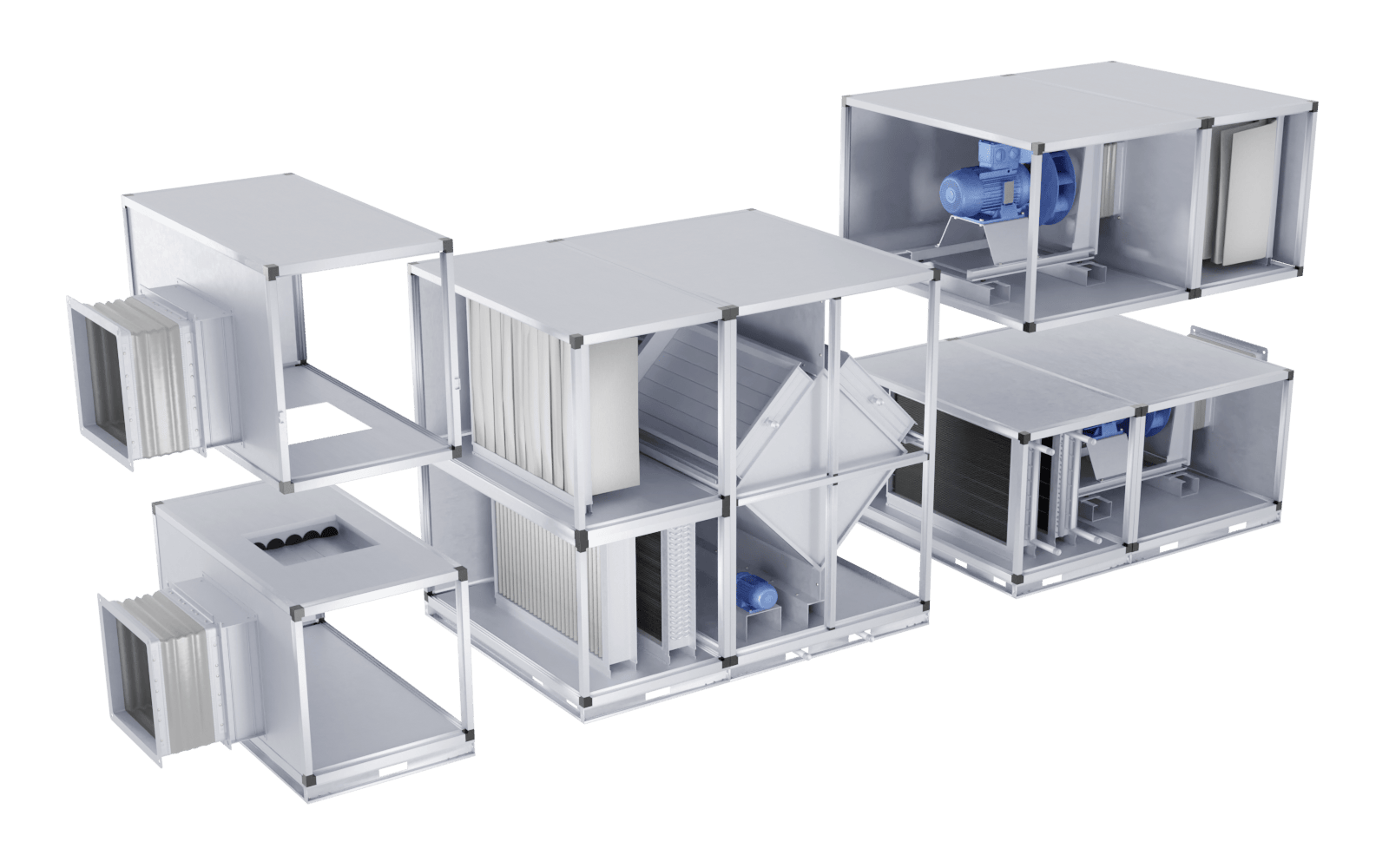

После подготовки всех материалов специалисты разрабатывают 3D-модели каждой установки. Для полного завершения работ по одной установке требуется четыре 3D-модели. Каждая установка может быть реализована:

Для каталога мы создали 56 моделей вентиляционных установок и 14 моделей прочего оборудования, выпускаемого компанией.

Фотографии объекта с нескольких ракурсов (спереди, сбоку, сзади, сверху) для общего понимания того, как выглядит объект;

Фотографии каждого элемента объекта при хорошем освещении для того, чтобы в последующем можно было использовать их для создания текстур объекта.

1.2. Бескаркасная

Фирменный стиль для компании «Аргес» был нами разработан ранее и использован при разработке сайта. Для реализации проекта каталога продукции мы адаптировали фирменный стиль и элементы веб-дизайна под бумажные носители.

Для удобства навигации внедрили в каталог индексную вырубку, как в старых телефонных справочниках. Такой способ навигации позволяет читателю быстро найти и открыть интересующий его раздел каталога.
